Описание

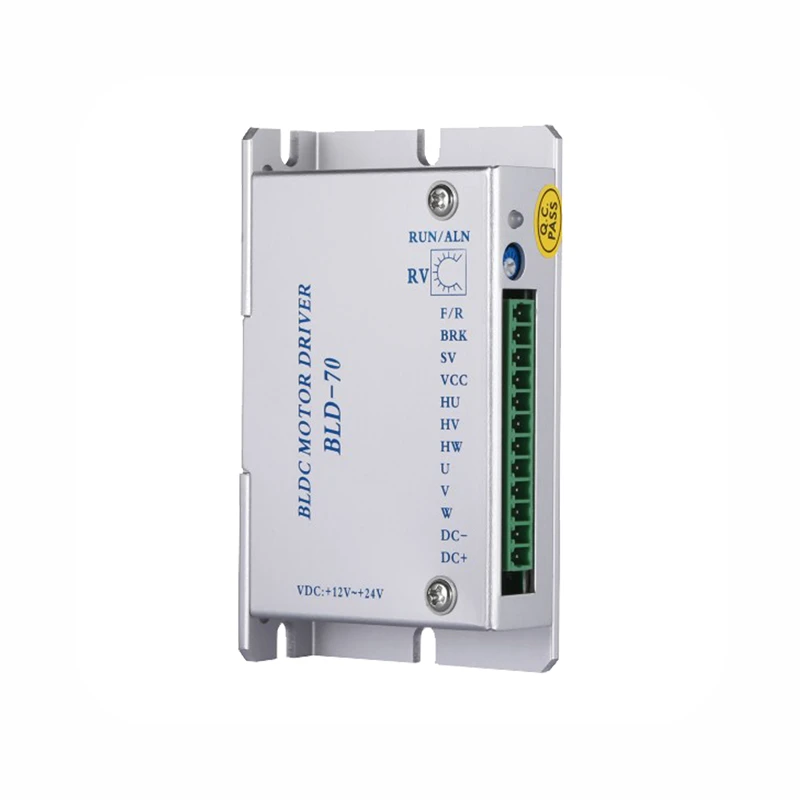

24 V мотор BLDC контроллер BLD-70 12V-30VDC 70 Вт бесщеточным двигателем постоянного тока драйвера контроллера
Если вам нужно руководство пользователя на английском языке, пожалуйста, дайте нам свой адрес электронной почты, и мы отправим вам его по электронной почте.
Особенности
Угол Холла 120 °
Режимы регулирования нескольких скоростей
Максимальное входное напряжение: 30 в
Высокая эффективность, медленно поднимается температура и компактный размер
Плавный крутящий момент в диапазоне скоростей от 0 до 20000 ОБ/мин
Электрические индексы
Драйвер параметры | Минимальная величина | Лучшее соотношение цена/качество | Максимальное значение | Блок |
Выход ток | - | 3 | 6 | А |
Вход напряжения | 12 | 24 | 30 | Постоянный ток |
Зал приводной ток | - | 20 | - | MA |
Зал напряжения сигнала | 4,5 | 6,25 | 6,5 | V |
Применимый скорости двигателя | - | 20000 | Об/мин |
Экологические показатели
Факторов внешней среды | Экологические показатели |
Применение случая | Избегайте пыли, масляных пятен и коррозионного газа |
Рабочая температура | -10 ℃ ~ + 50 ℃ |
Защита окружающей среды влажности | 40-90% RH (без конденсации) |
Вибрация | 5,9 м/с2 макс |
Температура хранения | -20℃ ~ + 125℃ |
Режим охлаждения | Естественное охлаждение или принудительное охлаждение |
Интерфейс драйвера и подключение двигателя
Терминалы | Функция |
SV | 1. Внешний потенциометр; 2. Входной аналоговый сигнал. |
F/R | Высокий Уровень входного сигнала Мотор будет вращаться против часовой стрелки, низкий уровень входного сигнала или когда F/R и DR-подключены, Мотор будет вращаться по часовой стрелке. |
BRK | Сигнал управления тормозом: тормоз двигателя останавливается, когда повышенный уровень добавляется или порт подвески; двигатель работает, когда низкий уровень добавлен или DC-и BRK подключены. |
Четыре регулирование скорости режимов
Встроенный потенциометр RV
Поверните ручку RV по часовой стрелке,
Мотор начинает работать и разгоняться.
Скорость двигателя уменьшится, если против часовой стрелки.
Когда он попадает в ограниченное положение, мотор останавливается.
Внешний потенциометр
Используйте подходящий потенциометр со значением сопротивленияО10KΩ,Соедините Средний терминал с SV терминалом, И два других терминала соответственно подключеныС VCC терминалом и DC-терминалом.
Входной аналоговый сигнал (0-5 В)
Реляционная схема напряжения и скорости двигателя (разгруженный)
Быстрый стоп-сигнал
BRK и DC-подключены по умолчанию, моторБудет вращаться. Когда BRK и DC-отключены, Мотор будет быстрым тормозом.
CW/CCW вращение
Подключите F/R и DC-Мотор будет вращаться по часовой стрелке, отсоедините его, Мотор будет вращаться против часовой стрелки.
Механические измерения
Раскройте все аспекты товара "24V мотор BLDC контроллер BLD-70 12V-30VDC 70 Вт бесщеточным двигателем постоянного тока драйвера контроллера": цены, фотографии, видеообзоры, описание и технические характеристики. Мы предоставляем всю необходимую информацию для взвешенного решения о покупке. Погрузитесь в детальную страницу, чтобы полностью осознать, что может предложить этот продукт. Принимайте обоснованные решения, опираясь на факты и детали. Узнайте все о "24V мотор BLDC контроллер BLD-70 12V-30VDC 70 Вт бесщеточным двигателем постоянного тока драйвера контроллера" прямо сейчас!
Характеристики
- Тип двигателя
- Двигатель постоянного тока
- Номер модели
- BLD-70
- Бренд
- KIMBROUGH
- Питание
- DC
- Input voltage
- 12-30VDC
- Support Motor
- Brushless DC motor less of 70W
- Rated output current
- 3A
